一、概述
可編程數顯電壓電流表適用于電力電網、自動化系統中對電流、電壓、頻率、功率等電量參數進行直接測量和顯示，具有精度高、穩定性好、抗震動等優點，帶有RS485數字通訊協議，傳輸距離達1.2公里。可通過面板按鍵操作，隨時任意設置顯示倍率、通訊地址及波特率等參數，使用非常方便，數字校零、校調、精度高、性價比高，可代替原有的指針表。保定眾邦電氣有限公司制作儀表多年，有意訂購者請與我們聯系。
二、產品特點
a顯示電流或電壓
b真有效測量、整四位顯示
c可選帶上下限報警控制功能
d可選帶通訊功能、通訊地址、波特率
e軟件調校、精度高、****工作免調校
f可編程表通過面板按鍵任意調節顯示值1~9999
三、技術指標


性能			指標
精度等級			測量精度：0.5級；變送精度：0.5級
顯示位數			整四位LED（9999）顯示、整五位LED（99999）顯示、液晶LCD顯示
輸入	標稱輸入	電流	電流AC1A、AC5A、DC20mA等
		電壓	電壓AC100V、AC220V、AC380V、DC75mV等
	過量程		持續：1.2倍，瞬時：電流10倍/5秒，電壓2倍/10秒
	頻率		50Hz±10%
電源	輔助電源		開關電源：AC/DC80-270；線性電源：AC220V±10%
	功耗		≤3VA
隔離耐壓			電源輸入、變送輸出、通訊接口為AC2kV 輸入、變送輸出、通訊接口兩間為AC1kV
絕緣電阻			≥100MΩ
平均無故障工作時間			≥5000h
工作條件			環境溫度：-20~60℃，相對濕度≤93%，無腐蝕氣體場所，海拔≤2500m
輸出	模擬量		DC4-20mA電流輸出時負載＜510Ω，DC0-5V電壓輸出時負載＞100kΩ
	數字量		RS-485接口，MODBUS-RTU協議，波特率默認9600（可選4800、9600）bps
	繼電器輸出		可帶兩路繼電器輸出（上下限報警輸出）

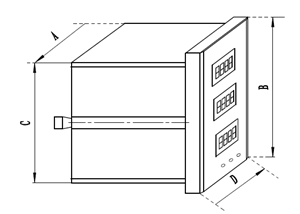

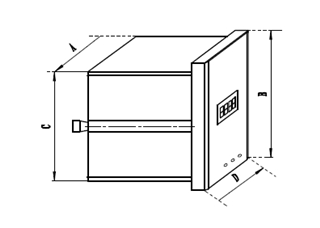

四、外形、開孔、面板說明

儀表外形	外形尺寸		開孔尺寸		安裝總長
	寬（D）	高（B）	寬（A）	高（C）
120方形（42）	120	120	111	111	80
96方形	96	96	91	91	80
72方形	72	72	67	67	80
48方形	48	48	45	45	80

注：?jiǎn)蜗鄶?shù)顯表和三相數顯表外形尺寸和安裝（開孔）尺寸相同

五、編程操作說明




六、注意事項
1、 使用前，儀表需通電15分鐘
2、 注意防止震動和沖擊，不要在有超量灰塵和超量有害氣體的地方使用。
3、 若信號伴隨高頻干擾，應在線里使用低頻過濾器。
4、 ****保存應避開直射光線，宜存放在-10℃-70℃。
5、 如儀表無顯示，應先檢查輔助電源，電壓是否在規定范圍內。
6、 如顯示不正常，檢查輸入信號是否正常及信號接線端是否擰緊。
7、CT回路中的電流接線端子螺絲務必?cái)Q緊，保證進/出線接觸可靠，以免產生故障。
8、若要校驗儀表，校驗儀器應優于0.1級，才能保證校驗精度。
